格栅管

首页>>产品展示>>通讯工程管道>>格栅管

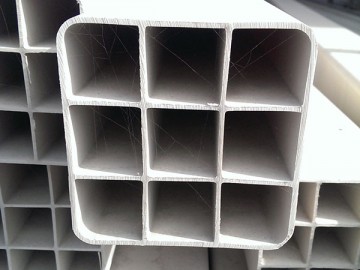

格栅管

栅格管又可称为栅格式塑料管、栅格式通信管。

栅格管

新型的用于通信工程的管道产品。

栅格管以聚氯乙烯为主要原料,配以增韧剂,

抗老化剂及其它辅助添加剂等,集护套与子管为

一体,一次挤压成型。

栅格管的分类与结构尺寸

名称 规格 内壁厚(mm) 外壁厚(mm) 子孔大小
九孔栅格管 9-33/107
9-28/92
1.8
1.6
2.2
2.0
33
28
四孔栅格管 4-50/107
4-42/92
4-28/62
2.6
2.0
1.6
3.2
2.8
2.0
50
42
28
五孔栅格管 5-33/107
5-28/92
1.8
1.6
2.2
2.0
33(50)
28(42)
六孔栅格管 6-33/107
6-28/92
1.8
1.6
2.2
2.0
33
28
七孔蜂窝管 7-32/110 1.6 2.0 32
单孔栅格管 1-86/92 0 2.8 86

栅格管的表示方法

以九孔栅格管(9-33/107)为例,可表示为:SVSY33×9

S:穿电缆用塑料管

V:聚氯乙烯

S:栅格 ,F:蜂窝×

Y:硬直

33:子孔尺寸

9:有效孔数

栅格管的物理力学性能

序号 项目 单位 要求
1 拉伸屈服强度 Mpa ≥30
2 纵向回缩率 % ≤5.0
3 维卡软化温度 ≥75
4 落锤冲击试验(0℃) 9/10不破裂
5 耐外负荷性能 KN/200mm ≥9.5
6 静摩擦因数 / ≤0.35

栅格管的用途

适用于电信,有线电视等光缆,电缆用地下通信管道用。

栅格管的运输和贮存

产品在装卸运输时,不得受剧烈撞击、抛砖引玉摔和重压。

管材存入场地就平整,堆放应整齐,堆放高度不得高于2m,距热源不少于1m,不得露骨天曝晒。

栅格管接头的基本要求

1.管接头内壁形状应与多孔管外壁形状完全一致,承插后管接头内壁与多孔管外壁间的间隙不应大于0.5mm.

2.管接头的长度不应小于200mm.

3.管接头纵向中心处的内截面湍内壁应有环形挡边。多孔管插入接头后该挡边与多孔管端面外壁相互接触,接触宽度不应小于1.6mm.

4.管接头的壁厚不应小于所对应的塑料管的最小壁厚。

5.维卡软化温度≥74℃(试验方法按GB/T 8802-2001)

6.坠落试验(0℃,30min,1.0m度跌落,无破损或裂纹)

7.热烘箱试验后应符合要求(试验方法按GB/T8803-2001)
